09 アンカースクリュー

★各商品番号をクリックすると販売ページにとびます


植立部位とアンカースクリューの選択(推奨例)


*各付着歯肉領域への植立を推奨

*付着歯肉部面積、歯根間距離、歯肉・皮質骨厚みにご配慮ください

*上顎洞底、下顎管、オトガイ孔、大口蓋孔、切歯管、軟口蓋、各神経位置にご注意ください


ベーシックマニュアル




ISAスクリュー

■患者様に違和感が少ないつるつるヘッド

■レジン等によるカバーの手間が不要です

■PLAS併用で様々なコントロールを実現可能


>製品カタログPDFはこちらをご覧ください



植立デモ動画(タイトルをクリックしてください)

1 上顎歯槽部頬側5-6間
2 下顎歯槽部頬側5-6間
3 インダイレクトアンカレッジ
4 口蓋正中植立(PLASガイドⅡ使用方法)
5 口蓋正中部植立
6 PLASの屈曲と装着
7 下顎頬側棚



【内容量】2本/pk

※Lot・商品名・サイズの記載されたシールが1pkにつき3枚入っています。

 カルテの管理にご利用ください。

長さ 商品番号 適用部位例
Φ1.6 6mm P16-6S 上顎歯槽部
下顎歯槽部
8mm P16-8S 上顎歯槽部
下顎歯槽部
10mm P16-10S 上顎口蓋歯槽部
下顎頬側棚
Φ2.0 6mm P20-6S 口蓋正中部
8mm P20-8S 上顎脆弱歯槽部




ISAスクリュー関連製品

PLAS(パラタル・レバー・アーム・システム)

  • クリップ付矯正用ワイヤー
  • 大臼歯の圧下・遠心移動・前歯部リトラクションなど、様々なコントロールが可能です。


>製品カタログPDFはこちらをご覧ください




【内容量】5本/pk

商品番号
Φ0.9 B35-210
Φ1.2 B35-211



PLAS X(パラタル・レバー・アーム・システム エックス)

レバーアームが2本であることで、前歯部と大臼歯部のダブルコントロールが可能となり、

下記症例のような色々な症例に応用が可能です。


1.歯列全体の移動による正中偏位の改善


2.歯列の遠心移動と臼歯の圧下(開咬の2級症例)


3.臼歯と前歯の遠心への同時牽引による治療期間の短縮


4.抜歯症例において臼歯の遠心移動とスペースクローズを同時に行う




【内容量】5本/pk

商品番号
Φ0.9 B35-212
Φ1.2 B35-213



PLASガイドⅡ

PLAS(パラタル・レバー・アーム・システム)を使用する際、

ISA Advanceの植立位置を正しくマーキングするためのガイドです。


口蓋正中縫合及び6番遠心部に合わせることで適切な植立部位を

マーキングすることができます。




【内容量】5枚/pk

商品番号 B35-216



ISAトランスファー

口腔内に植立されているスクリューの位置を再現するための印象採得材(プラスチック製)です。


【使用方法】

  1. 口腔内にISAスフィアを植立した後、印象を採得します。
  2. 採得した印象に、ISAトランスファーを方向を確認して正しくセットします。

※石膏を流した際の位置のズレ防止のため、瞬間接着剤で暫定的に接着しておくことをお勧めします。



【内容量】20個/pk

商品番号 B02-030



PLASフォーセップス2

PLAS(パラタル・レバー・アーム・システム)の装着を容易にする専用プライヤー



【内容量】1本

商品番号 TAS71-701



ホローチョップナロータイプHN

  • 先端のアール形状が強いため、しっかりとカーブをつけることができます。
  • リンガルアーチやPLASの屈曲にもおすすめです。



【内容量】1本

商品番号 B35-622



Ti-フック(純チタン製)

■インダイレクトアンカレッジで簡単アップライト


臼歯のアップライト例


牽引用フック、チェーンやコイルによる歯肉接触を軽減させ痛みを抑えるなど、

様々なシーンでご活用いただいています。




【内容量】5本/pk

タイプ 商品番号
ショート B35-061
ロング B35-063



書籍

歯科矯正用アンカースクリューの基礎と実践

ー安全な植立と臨床応用例ー

著:本吉 満

監修:清水典佳

発行:クインテッセンス出版株式会社

B5判/144ページ


第1章 序

第2章 リスクファクターの検討

第3章 ISA Advanceの植立手技と特徴

第4章 診断基準と植立位置の設定

第5章 PLASの使用方法

第6章 臨床例

第7章 合併症

第8章 ISA Advance F&Q よくある質問と回答



商品番号 SHOSEKI-13




B-maxスクリュー Type-A

頬側5-6/6-7間や舌側歯槽部、

付着歯肉が狭い部位へ植立することを想定したデザイン

  • 3Sコンセプト(シンプル/スモール/スリム)
  • 違和感の少ないヘッド形状
  • 垂直/傾斜どちらにも適したデザイン


>製品カタログPDFはこちらをご覧ください




【内容量】2本/pk

長さ 商品番号
Φ1.4 6mm B35-551
8mm B35-552
Φ1.6 6mm B35-553
8mm B35-554

推奨植立トルク:5〜10N•cm

・10N•cmを超える場合はプレドリリングをしてください。

・植立の際は、トルク計測機能付きのドライバーをご使用ください。



Type-A撤去用レンチ

ドライバーで撤去できない場合の緊急用ツール




【内容量】1本

商品番号 B35-150




B-maxスクリュー Type-TK

アンカースクリューの脱落軽減を追求したピッチデザイン

■ 緩みにくいスクリューピッチ形状 (特許 第 5904963 号)

骨粗鬆症患者に使用可能な骨接合用スクリューをヒントにスクリューの維持力を皮質骨だけでなく、

海面骨にも求められるネジ形状「緩みにくいスクリューピッチ形状」を採用したアンカースクリュー。

これにより、締め付けトルクよりも緩みトルクが大きくなり成功率を向上させます。

※徳島大学口腔顎顔面矯正学分野 臨床データより


Type-TKのねじ部分は、植立方向のピッチ面積②よりも引っ張り方向の

ピッチ面積①を広くすることで、引き抜き方向に強い設計になっています。


■前歯部圧下(エラスティックチェーン)


■犬歯の遠心移動

Type-TKのヘッドにNiTiスプリングの洋なし型アイレットがフィットします


>製品カタログPDFはこちらをご覧ください




【内容量】2本/pk

長さ 商品番号
Φ1.4 6mm B35-576
7mm B35-577
Φ1.6 6mm B35-578
7mm B35-579
8mm B35-575

※穴のサイズは全サイズΦ0.8mmです

(ワイヤーサイズ.021×.025inchまで使用可)


推奨植立トルク:5〜10N•cm>

・10N•cmを超える場合はプレドリリングをしてください。

・植立の際は、トルク計測機能付きのドライバーをご使用ください。




D-PAS JPスクリュー Type-F

■上顎結節部を利用し、歯牙移動による打ち直し頻度が軽減できます。

■患者様の違和感を最小限にするため、ヘッドの部分をより丸く設計しました。

■リンガルにおすすめです

(FLBリンガルブラケットと是非セットでご使用ください)



>製品カタログPDFはこちらをご覧ください



Type-F上顎結節部植立動画(タイトルをクリックしてください)

1 表面麻酔
2 浸潤麻酔
3 植立



【内容量】2本/pk

長さ 商品番号
Φ2.0 12mm B35-544

※穴のサイズは全サイズΦ0.8mmです

(ワイヤーサイズ.021×.025inchまで使用可)




D-PAS JPスクリュー Type-K,KD

■メディカル分野で実績のあるスクリューピッチのバリエーションを活用。

■皮質骨、海綿骨の両方で最大の維持力を得て、脱落を軽減。


Dual Pitch(2条ネジ+1条ネジ)

ダブルカッティングエッジが植立トルクを低減

植立後の逆回転を防止


Single Pitch(1条ネジ)

テーパー型スクリュー

植立部位を限定しないオールラウンドタイプ


Double Pitch(2条ネジ)

皮質骨で最大の維持力を得るダブルピッチを採用することで、

骨への推進力と距離の向上


>製品カタログPDFはこちらをご覧ください




【内容量】2本/pk


スクリュー形状 長さ 商品番号
Type-K Dual Pitch Φ1.8 6mm B35-517
7mm B35-518
8mm B35-519
Φ2.0 6mm B35-523
7mm B35-524
8mm B35-525
Single Pitch Φ1.6 6mm B35-511
7mm B35-512
8mm B35-513
Type-KD Dual Pitch Φ1.6 6mm B35-528
Semi Single Pitch Φ2.0 5mm B35-531

※穴のサイズは全サイズΦ0.6mmです

(ワイヤーサイズ.020inchまで使用可)




アンカースクリュー関連製品

製品一覧


トルクドライバー

トルクを確認しながら植立する事が出来ます。

  • 通常ハンドルとして使用する場合
  • トルク計測機能付ハンドルとして使用する場合




【内容量】1本

商品番号 B35-134



ドライバーチップ(ハンド用/コントラ用)

ご使用になるアンカースクリューのチップをご使用ください


ヘキサゴンドライバーチップ ロング ISA,Type-F用

全長:63mm(ハンドルセット時:45mm)


商品番号 B35-151



ヘキサゴンドライバーチップ ミディアムCA用 ISA,Type-F用

全長:40mm(コントラセット時:約28mm)


商品番号 B35-152



ヘキサゴンドライバーチップ ショートCA用 ISA,Type-F用

全長:20mm(コントラセット時:約8mm)


商品番号 B35-147



ドライバーチップ 交換用リング ISA、Type-F用

使用を続けていくと、徐々にスクリューのキャリング力が弱くなります。

定期的な交換をお勧めします。


商品番号 B35-142



ヘキサゴンドライバーチップ Type-A用

全長:63mm(ハンドルセット時:40mm)


商品番号 B35-153



ヘキサゴンドライバーチップ CA用 Type-A用

全長:20mm(コントラセット時:約8mm)


商品番号 B35-154



ヘキサゴンドライバーチップ Type-TK用

全長:63mm(ハンドルセット時:40mm)


商品番号 B35-155



ヘキサゴンドライバーチップ CA用 Type-TK用

全長:20mm(コントラセット時:約8mm)


商品番号 B35-156



ドライバーチップ 交換用リング Type-A、Type-TK用

使用を続けていくと、徐々にスクリューのキャリング力が弱くなります。

定期的な交換をお勧めします。


商品番号 B35-141



ヘキサゴンドライバーチップ Type-K,KD用

全長:63mm(ハンドルセット時:45mm)


商品番号 B35-135



ヘキサゴンドライバーチップ CA用 Type-K,KD用

全長:25mm(コントラセット時:約13mm)


商品番号 B35-136



ツイストドリル(プレドリリング用)

※セルフドリル型スクリューであっても部位により骨が硬いときはプレドリリングが必要です。


Φ1.0

ISA口蓋正中若年者用

全長:31mm ドリル部:9.5mm


商品番号 SFPD3110



Φ1.1

Φ1.4mmスクリュー用

全長:24mm ドリル部:5mm


商品番号 SFPD2411



Φ1.2

ISA口蓋正中成人用

全長:31mm ドリル部:9.5mm


商品番号 SFPD3112



Φ1.3

Φ1.6mmスクリュー用

全長:30mm ドリル部:15mm


商品番号 DT-TE73111650



Φ1.5

ISA口蓋正中 骨隆起ケース用

全長:33mm ドリル部:16mm


商品番号 IP040-06002



ドリルエクステンダー延長用

全長:27mm

ドリルを約17mm長くすることができます。

※CA用チップには装着しないでください


商品番号 IP003-DE



ラチェットレンチ

下記3つのパーツを組み立てご使用ください




商品番号 IP040-07007



マシーンマニュアルコンバーター


商品番号 IP020-27004



トルクレンチ 10-90Ncm

下記3つのパーツを組み立てご使用ください

※パッケージの関係上、付属品が2個同梱されておりますが、

C8521の方をご使用ください




商品番号 IP003-TWE



イントラオーラルフック

パワーフック(.021×.025)

  • より抵抗中心に近いところから、牽引することが出来ます。
  • 牽引時にチェーンがねじれない為、 患者様の違和感も軽減されます。




>製品カタログPDFはこちらをご覧ください



【内容量】10個/pk

サイズ 商品番号
S A855-276
M A855-277
L A855-278



クリンパブル(ロング)

(.021×.025)

  • 必要な長さにカットしてフックを作成できます。
  • リンガル治療では、より抵抗中心に近い場所から牽引可能です。
  • コンパクトな為、狭い前歯部にも簡単に装着できます。



>製品カタログPDFはこちらをご覧ください



【内容量】10個/pk

商品番号 A851-616



NiTiスプリング

クローズドタイプ

洋なし型のアイレットがB-maxスクリューType-TKのヘッドにフィットします

※1.5倍の長さを目安にご使用ください




>製品カタログPDFはこちらをご覧ください



【内容量】10本/pk


長さ 商品番号
りんごタイプ 50gf 13mm A855-184
125gf 13mm A855-185
洋なしタイプ 50gf 12mm A855-186
125gf 12mm A855-187



【内容量】10本/pk


線径/内径 長さ 商品番号
みかんタイプ .010×.030 100gf 6mm A855-179
100gf 9mm A855-180
100gf 12mm A855-181



オープンタイプ

スプールタイプ(長さ:15インチ/38.1cm)

【内容量】1個/pk

線径/内径 商品番号
.010×.030 50gf A855-170C
.010×.036 40gf A855-171C

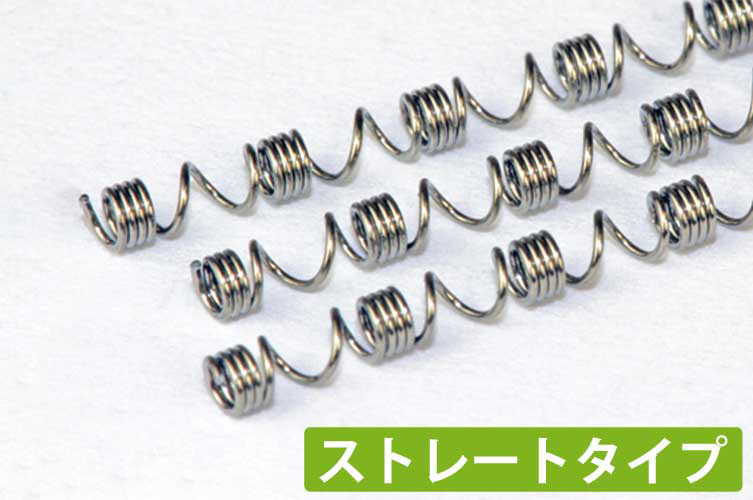

ディスタライジングスプリング

ストレートタイプ(長さ:7インチ/17.8cm)

【内容量】3本/pk


線径/内径 商品番号
Light .010×.045 25gf A855-173
Medium .010×.035 50gf A855-174
Heavy .010×.030 75gf A855-175


スプールタイプ(長さ:15インチ/38.1cm)

【内容量】1個/pk


線径/内径 商品番号
Light .010×.045 25gf A855-173C
Medium .010×.035 50gf A855-174C
Heavy .010×.030 75gf A855-175C
